返回中心首頁 > 產品中心 > 電力變壓器

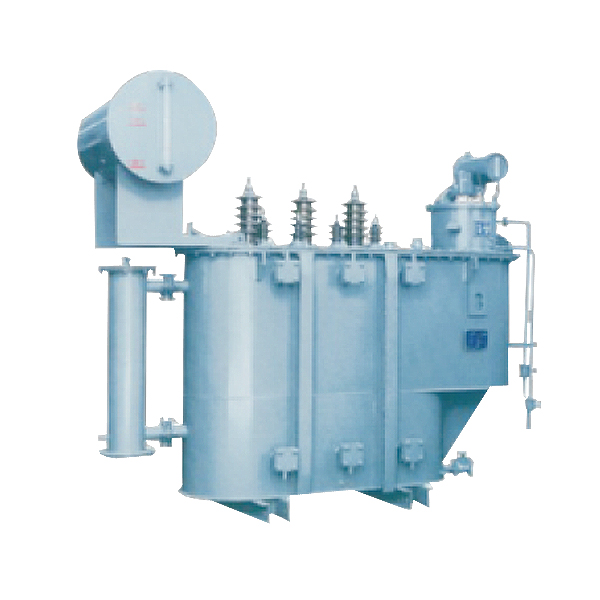

電力變壓器SZ9型35kV雙繞組有載調壓油浸式電力變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz、額定工作電壓35kV的電力系統中，作為35kV型變電站變電設備

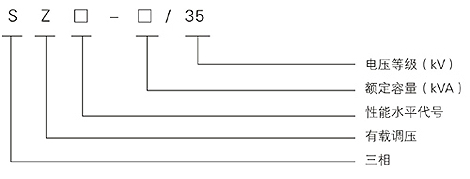

型號含義

鐵心

鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

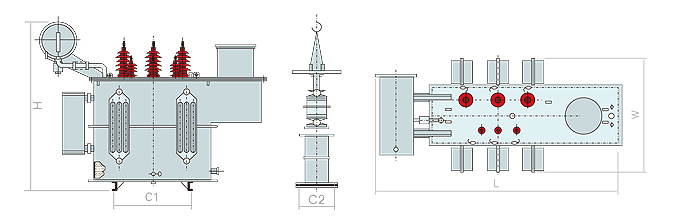

額定容量	安裝尺寸
kVA	L	W	H	C1	C2
800	2740	970	2120	820	820
1000	3000	990	2170	820	820
1250	3070	1020	2190	820	820
1600	3150	1060	2250	820	820
2000	2700	1100	2300	1070	1070
2500	3120	2300	2365	1070	1070
3150	3220	2350	2410	1070	1070
4000	3300	2560	2490	1070	1070
5000	3350	2750	2550	1070	1070
6300	3580	2800	3080	1475	1475
8000	3790	2610	3210	1475	1475
10000	3870	3220	3400	1475	1475
12500	3990	3260	3540	1475	1475
16000	4370	3480	3680	1475	1475
20000	4850	3050	3970	1475	1475
25000	5470	4000	4010	1475	1475
31500	5900	4450	4100	1475	1475

SZ9-800~31500/35變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
800	35 38.5	±3×2.5% ±4×2.5%	3.15 6.3 10.5 10.0 11.0	Yd11	1.35	10.40	1.3	6.5	1010	3360
1000					1.60	12.80	1.2		1080	3800
1250					1.90	15.50	1.1		1170	4250
1600					2.30	18.50	1.1		1400	5010
2000					2.88	20.25	0.8		1590	5820
2500					3.40	21.73	0.8		1700	6350
3150					4.04	36.01	0.75	7	1950	7950
4000					4.84	30.69	0.75		2165	9065
5000					5.80	36.00	0.68		2250	9810
6300					7.04	38.70	0.68	7.5	2610	12010
8000				YNd11	9.84	42.75	0.6		2890	14790
10000					11.60	50.58	0.6		3830	18750
12500					13.68	59.85	0.56	8	4270	23530
16000					16.46	74.02	0.54		6200	25600
20000					19.46	87.14	0.54		7500	32670
25000					23.70	107.00	0.5		7800	42020
31500					27.50	126.00	0.4		8960	44330

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
